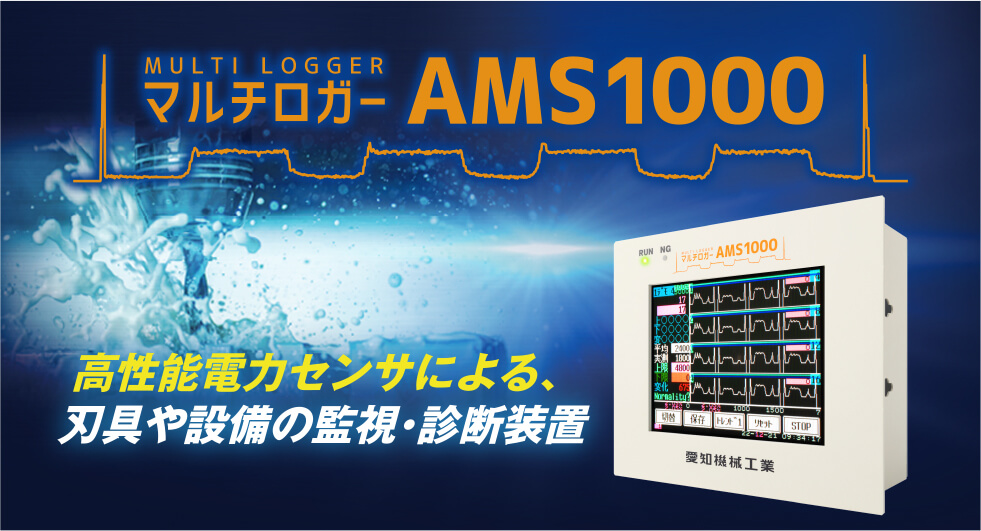

マルチロガーAMS1000は、工作機械のモータの電力をモニタリングして診断することにより、
刃具の摩耗・欠けを事前に発見し、不良の流出を防ぎます。
また、振動センサ等を用いることで、送りや回転数等の最適な加工条件を求めることができます。

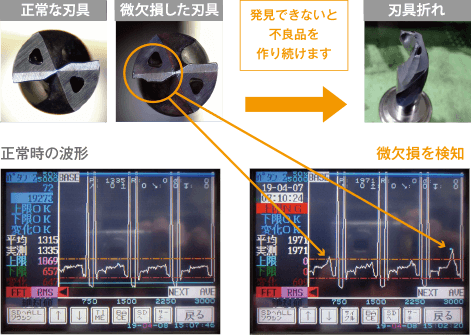

生産ラインで刃具が折れると様々な損失が発生！
マルチロガーがあれば解決！

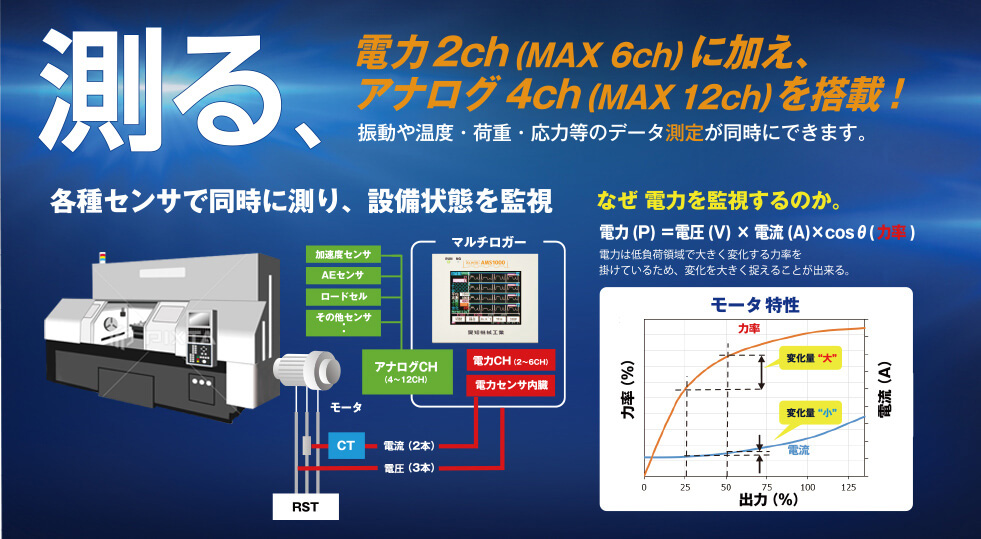

高性能電力センサで主軸モータの負荷を監視しており、刃具の切れ味の
微小な変化を捉える事ができ、微小な刃具欠け、刃先磨耗が探知できます。

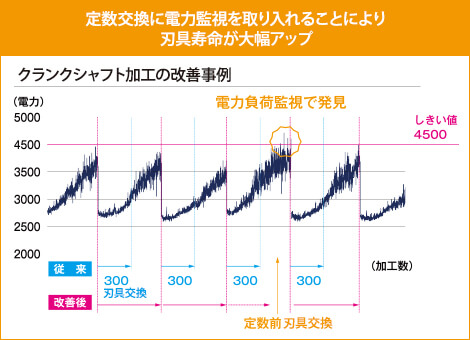

刃具の摩耗にバラツキがあるため、安全をみて短めの定数300で刃具を交換
していました。
マルチロガーで測定した電力負荷実績と刃具劣化の状態により定数を750まで
延長し、バラツキにより750前に破損する刃具は電力負荷監視により発見し、
定数前交換することで刃具寿命を最大化できます。

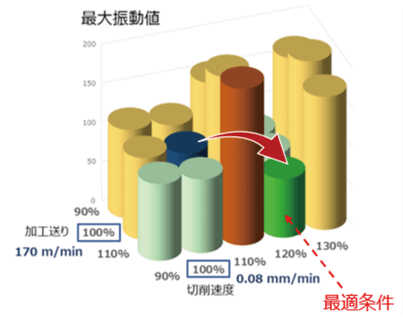

主軸電力や振動の少ない条件を探索することで、最適な加工条件を見つける
ことが出来ます。

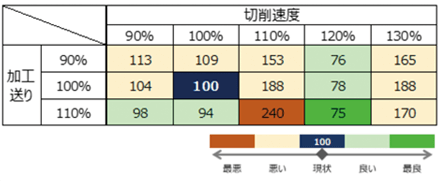

最適加工条件に変更することで、共振が抑制され刃具寿命の交換定数が、
500から700まで延長出来た事例です。
(事例は、切削速度:120%、加工送り:110%に変更)
当社で20年以上に渡り使用しながら改良を続けてきた信頼性の高い製品です。
現在100台以上のマルチロガーが工場を常時監視、刃具欠損を探知し、不良の流失を防止しています。
| タイプ・形式 | Aタイプ | Bタイプ | Cタイプ | ||
|---|---|---|---|---|---|
| 常設 | モバイル | 常設 | 常設 | ||
| 型式 | AMS1000-A | AMS1000MBL-A | AMS1000-B | AMS1000-C | |
| 電源 | DC24V | AC100V | DC24V | DC24V | |
| 電力チャンネル | 2チャンネル | 4チャンネル | 6チャンネル | ||
| データ収集周期 | 0.125msec | ||||
| サンプリング周期（可変） | 最速1msec（1msec～30sec） | ||||
| アナログチャンネル | 4チャンネル | 8チャンネル | 12チャンネル | ||
| サンプリング周期（可変） | 最速0.01msec（0.01msec～30sec） | ||||
| 判定パターン最大数（同時） | 64（8） | 64（12） | 64（20） | ||
| デジタル I/O点数 | 32点 | 48点 | 64点 | ||
| CPU | 32bit | ||||
| クロック周波数 | 96MHz | ||||
| SRAM（記憶領域） | 16MB | ||||
| 周辺機器（メモリ） | USBメモリ | ||||
| 周辺機器（LAN） | 通信速度 Ethernet100Mbps | ||||
| 外径寸法 | W180×H150×D70 | W180×H150×D120 | W180×H150×D120 | ||
